晟邦齿轮减速机之齿轮结构说明

    晟邦齿轮减速机主要是做斜齿轮减速机。齿轮用途小至钟表用齿轮，大至船舶涡轮机用的大型齿轮。晟邦齿轮减速机是专业用于各在工业中如橡胶机械设备、建筑设备、起重运输机械设备、风机设备等行业。

    晟邦齿轮减速机能确实传动动力。 能选配齿数组合，获得任意且正确的回转比。可经由增减齿轮组合数，适当的改变各轴间的相互关系位置。可使用在平衡轴、直交轴、错交轴等多种轴间传动。本篇为提供晟邦齿轮减速机正确使用齿轮的知识。

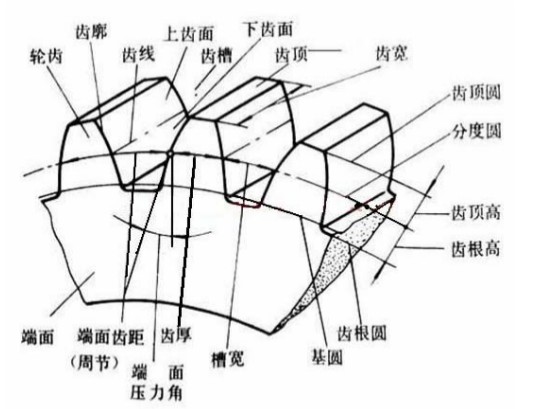

    晟邦齿轮减速机——齿轮各部分名称

齿栖——齿轮上两相邻轮齿之间的空间。

端面——在圆柱齿轮或圆柱蜗杆上垂直赞齿轮或蜗杆轴线的平面。

齿槽——齿轮上两相邻轮齿之间的空间。

端面——在圆柱齿轮或圆柱蜗杆上垂直于齿轮或蜗杆轴线的平面。

法面——在齿轮上法面指的是垂直于轮齿齿线的平面。

齿顶圆——齿顶端所在的圆。

齿根圆——柏底所在的圆。

墓圆——形成渐开线的发生线在其上作纯滚动的圆。

分度圆——在端面内计算齿轮几何尺寸的基准圆，对于直齿轮，在分度圆上模数和压力角均为标准值。

齿面——礴仑齿上位于齿顶圆柱面和齿根圆柱面之间的侧表面。

齿廓——齿面被一指定曲面(对圆柱齿轮是平面)所截的截线。

齿线——齿面与分度圆柱面的交线。

端面齿距pt——相邻两同侧端面齿廓之间的分度圆弧长。

模数nr——齿距除以圆周率所得到的商以毫米计。

径节P——模数的倒数，以英寸计。

齿厚s——在端面上一个轮齿两侧齿廓之问的分度圆弧长。

槽宽e——在端面上一个齿槽的两侧齿廓之间的分度圆弧长。

齿顶高h——齿顶圆与分度圆之间的径IpJ距离。

齿根高hf——分度圆与齿根圆之间的径向距离。

全齿高h——齿顶圆与齿根圆之间的径向距离。
