城邦减速机滑动轴承基本工作机理
城邦减速机滑动轴承基本工作机理
城邦减速机滑动轴承基本工作机理
(1) 城邦减速机轴承基本工作机理
城邦减速机滑动轴承采用动液润滑,转轴旋转时。在轴和轴承之间形成一个油楔。注意,有必要把轴移到一个偏心位里,轴和轴承之间还有间隙,否则不可能建立承载楔图滑动轴承完全建立油楔时的压力分布。
(2)滑动轴承的类型

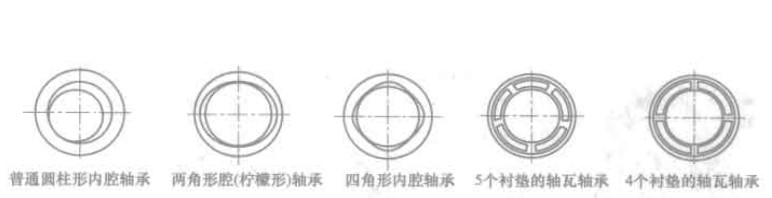

一般的滑动轴承有五种基本类型:普通回柱形内腔轴承、两角形内腔(柠像形)轴承。四角形内腔轴承、4个衬垫的轴瓦轴承、5个衬垫的轴瓦轴承。下图为滑动轴承有五种墓本类型。
(3滑动轴承的润滑
对于城邦减速机轴承润滑非常重要,如果润滑不当,滑动轴承能够预警,尤其是配有轴承检温计的轴承。选择油的黏度时必须考虑油膜厚度、发热、轴承性能等因家。城邦减速机在电机出厂前已添加润滑没脂。在正常条件下可运转20000小时。
滑动轴承采用优质汽轮机油润滑。油的黏度非常重要,如果所用油的黏度与轴承设计用的不同。就会发生几种情况:转子动态性能差、轴承油膜厚度改变成轴承发热增加。必须验证油和漆与密封系统的相容性。不相容的油和漆会与密封系统发生,化学反应.引起漏油并且使杂质进人轴承.导致轴承严熏损坏。
油的液面必须保持在合适的位里上,油标或视窗上的标记可以指示液面。另外,可以采用恒定水位加油器来确保电机的油面。油面的偏离容差应保持在最小.如果液面太高,油会溅出,或者减慢油环下降至低点的速度,不能给轴颈(轴承)传送所需要的油;如果低于
(4)城邦减速机滑动轴承的寿命,理论上认为城邦减速机滑动轴承寿命是无限长的,如果维护好.其寿命会更长。正确维护的清动轴承只有在长期低速运转时才会受到明显的磨损。在低速运转期间.油膜不是处于所希望的厚度,从而使轴承磨损增加。静止时.油膜厚度为零。在慢速启动和惯性停车期间会遇到这种情况.如果经常发生这种情况,建议使用液压千斤顶使轴承磨损达到最小。液压千斤顶放置在轴开始转动前油压把轴颈从轴承的下部顶离轴承的地方,以保证在极低的转速(下降为零)时油膜厚度。液压千斤顶一般只在非常大的电机中使用。
城邦减速机轴承使用寿命的计算一般以下面四个假设为前提:
1.用适当数量的润滑油对轴承润滑。
2.在不担坏轴承的情况下安装轴承。
3.与轴承有关的部件尺寸是正确的。
4.轴承没有缺陷
